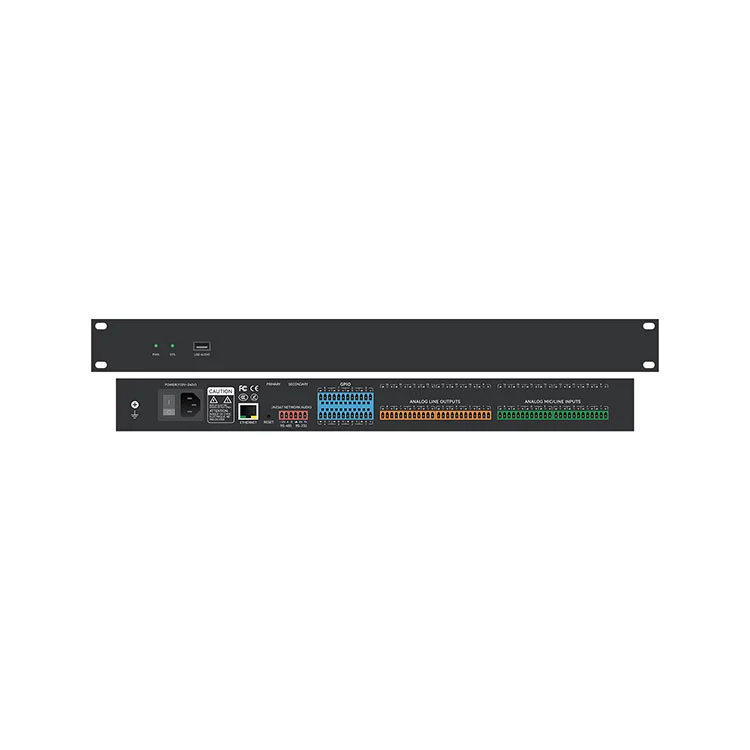

MU-0808 8×8 digitale audiomatrix

De FHBAVTEC MU-0808 8×8 digitale audiomatrix is ​​een 8×8 digitale audiomatrixprocessor van ondernemingskwaliteit, ontworpen voor complexe signaalroutering, precisiemixing en geavanceerde dynamische verwerking in professionele AV-omgevingen. Aangedreven door een industriestandaard ADI SHARC 21489 DSP-engine die werkt op 450 MHz SIMD, levert de MU-0808 audio-uitvoering met ultralage latentie en onberispelijke geluidsweergave in directiekamers van bedrijven, auditoria van hoger onderwijs, overheidsfaciliteiten en multifunctionele evenementenruimtes.

De MU-0808 is ingekapseld in een compact 1U stalen rack-chassis en verenigt essentiële audio-DSP-algoritmen, waaronder Acoustic Echo Cancellation (AEC), Adaptive Feedback Suppression (AFC), Active Noise Control (ANC), Gain-Sharing Auto-Mixing, Parametrische/Grafische EQ, Dynamische Compressie en Matrix Routing. Met multi-protocol besturingsinterfaces, waaronder Ethernet (TCP/IP), RS232, RS485 en aanpasbare GPIO logische poorten, biedt de MU-0808 naadloze integratiemogelijkheden voor moderne AV-systemen.

Belangrijkste kenmerken

• 8 analoge ingangen en 8 analoge uitgangen:Gebalanceerde Phoenix-blokaansluitingen die lijn-/microfoonsignalen ondersteunen met individuele versterkingsregeling.

•ADI SHARC 21489 DSP-architectuur:Krachtige 450 MHz SIMD floating-point processor die intensieve realtime audio-algoritmen verwerkt.

•Pro-Audio-resolutie:24-bit/48 kHz digitale bemonsteringsfrequentie voor transparante audioconversie en dynamisch bereik.

• Akoestische echo-onderdrukking (AEC):Het hardwareversnelde AEC-algoritme elimineert akoestische feedback en echo's van verre stemmen tijdens videoconferenties op afstand.

• Automatische feedbackcontrole (AFC):Het dynamische notch-filteralgoritme identificeert en onderdrukt akoestische feedback (janken) in realtime.

• Actieve ruiscontrole (ANC) en automatisch mixen:Onderdrukking van achtergrondgeluid gecombineerd met automatische menging met winstdeling voor beheer van meerdere microfoons.

• Uitgebreide EQ en dynamiek:Multi-band parametrische EQ (PEQ), grafische EQ, hoogdoorlaat-/laagdoorlaatfilters, expander, compressor, limiter en dynamische noise-gate.

• Matrixroutering en kanaalvertraging:Willekeurige signaaltoewijzing en mixen over 8x8 kruispunten met tot 1.200 ms instelbare vertraging per kanaal.

• USB-audioklasse-interface:Driverloze 1-in/1-uit USB-audio-interface voor naadloze integratie met soft-codec-platforms (Zoom, Microsoft Teams, Webex).

• Configureerbare GPIO-integratie:8 programmeerbare invoer-/uitvoerpoorten voor algemeen gebruik voor schakellogica, scèneoproep en nooddemping.

• Flexibele systeemcontrole:Bidirectionele opdrachtondersteuning via Ethernet, RS232 en RS485 voor besturingssystemen van derden en automatisering van cameratracking.

• 1U rackbehuizing:Standaard 19‑inch 1U-rekmonteerbaar ontwerp voor naadloze rackimplementatie.

DSP-kernverwerking

De MU-0808 8x8 digitale audiomatrix biedt een intuïtieve en flexibele DSP-matrixarchitectuur waarmee systeemintegrators signaalverwerkingsketens kunnen aanpassen aan specifieke akoestische eisen van de locatie:

• AEC (Acoustic Echo Cancellation): Zeer efficiënte echo-onderdrukking, geoptimaliseerd voor full-duplex interactieve conferenties, waardoor feedback van verre sprekers wordt voorkomen.

• AFC (Adaptive Feedback Suppression): Realtime feedbackdetectie en adaptieve notch-frequentiefiltering om maximale systeemversterking vóór feedback te behouden.

• Auto Mixer (Gain‑Sharing Algorithm): Balanceert automatisch de versterking over meerdere actieve microfoonkanalen om een ​​stabiele systeemversterking en spraakverstaanbaarheid te behouden.

• Equalization Suite: onafhankelijke multi-band PEQ, grafische EQ, hoogdoorlaat-, laagdoorlaat- en all-doorlaatfilters voor nauwkeurige luidsprekerafstemming en kamercorrectie.

• Dynamics Suite: invoer-/uitvoerexpanders, compressoren, begrenzers, dynamisch bereikregelaars en noise-gates voor hoofdruimtebeheer.

• Matrixrouting en uitlijning: kruispunttoewijzing met fasecontrole, gain trim en digitale vertragingsuitlijning tot 1.200 ms per uitgangslijn.

Controle en systeemintegratie

De MU-0808 8×8 digitale audiomatrix is ​​ontworpen voor professionele AV-systeemontwerpen en biedt robuuste connectiviteits- en beheeropties:

• PC-besturingssoftware: speciale Windows GUI-software maakt real-time visuele configuratie van DSP-ketens, routeringsmatrices, EQ-responscurves en GPIO-toewijzingen via TCP/IP mogelijk.

• Gecentraliseerde automatisering: Open serieel protocol via RS232/RS485 voor integratie met Crestron, AMX, Extron en andere besturingsprocessors.

• Integratie van cameratracking: directe seriële opdrachtuitvoer om PTZ-cameravoorinstellingen te activeren op basis van actieve microfoonpoortactiviteit.

• GPIO Logic Control: 8 multifunctionele logische poorten die kunnen worden geconfigureerd voor externe contactsluitingen, fysieke volumepotentiometers, LED-indicatoren of noodoverbruggingen voor brandalarmen.

Doeltoepassingen

• Bestuurskamers en conferentiecentra van bedrijven: spraakversterking in hoge definitie en echovrije videoconferenties.

• Zalen voor hoger onderwijs en collegezalen: automatisch mixen van meerdere microfoons, camera-trackingtrigger en kamermatrixdistributie.

• Overheids- en commandocentra: uiterst betrouwbare audioverwerking met fysieke GPIO-noodoverschrijvingen.

• Multifunctionele auditoria en evenementenruimtes: dynamische geluidsverdeling en uitlijning van zonevertragingen.

• Commerciële AV-systemen: distributie van achtergrondmuziek en oproepmatrixsystemen met meerdere zones.

Technische specificaties

Veelgestelde vragen

Vraag 1: Ondersteunt de FHBAVTEC MU‑0808 echo-onderdrukking voor softcodec-videoconferentieplatforms zoals Zoom of Microsoft Teams?

Antwoord: Ja. De MU-0808 8x8 digitale audiomatrix is ​​voorzien van speciale, op hardware gebaseerde Acoustic Echo Cancellation (AEC) en een geïntegreerde 1-in/1-uit USB-audio-interface. Door de MU‑0808 via USB op een pc in een vergaderruimte aan te sluiten, levert de processor verwerkte, echovrije microfoonsignalen rechtstreeks aan Zoom, Microsoft Teams of Webex, terwijl spraakecho’s op afstand en lokaal akoestisch gehuil worden geëlimineerd.

Vraag 2: Hoe is de MU‑0808 geconfigureerd en kan deze worden geïntegreerd met AV-besturingssystemen van derden?

Antwoord: De MU‑0808 wordt geconfigureerd met behulp van Windows-pc-besturingssoftware via Ethernet (TCP/IP), die een visuele interface biedt voor signaalroutering, EQ-afstemming, dynamische verwerking en beheer van scènevoorinstellingen. Voor integratie met derden beschikt de unit over open RS232- en RS485-besturingsprotocollen, waardoor volledige controle mogelijk is via Crestron-, Extron-, AMX- of PTZ-cameratrackingcontrollers.

Vraag 3: Welke functies kunnen worden toegewezen aan de 8 configureerbare GPIO-poorten?

Antwoord: De 8 GPIO logische poorten kunnen onafhankelijk worden geprogrammeerd als digitale in- of uitgangen. Veel voorkomende toepassingen voor integratie zijn onder meer het aansluiten van fysieke drukknoppen voor het oproepen van vooraf ingestelde scènes, het communiceren met LED-statusindicatoren, het activeren van dempingen van het noodsysteem via brandalarmcontactsluitingen, of het aansluiten van analoge potentiometers voor aan de wand gemonteerde zonevolumeregeling.

V4: Levert de MU‑0808 fantoomvoeding voor condensatormicrofoons, en hoe wordt de versterking aangepast?

Antwoord: Ja. Alle 8 analoge ingangen zijn voorzien van individueel schakelbare +48V fantoomvoeding, configureerbaar via de besturingssoftware, waardoor deze volledig compatibel is met professionele condensator- en grensvlakmicrofoons. De versterking van de ingangsvoorversterker is in de software instelbaar van 0 tot +48 dBu, zodat er verschillende microfoon- en lijnniveaubronnen mogelijk zijn.
